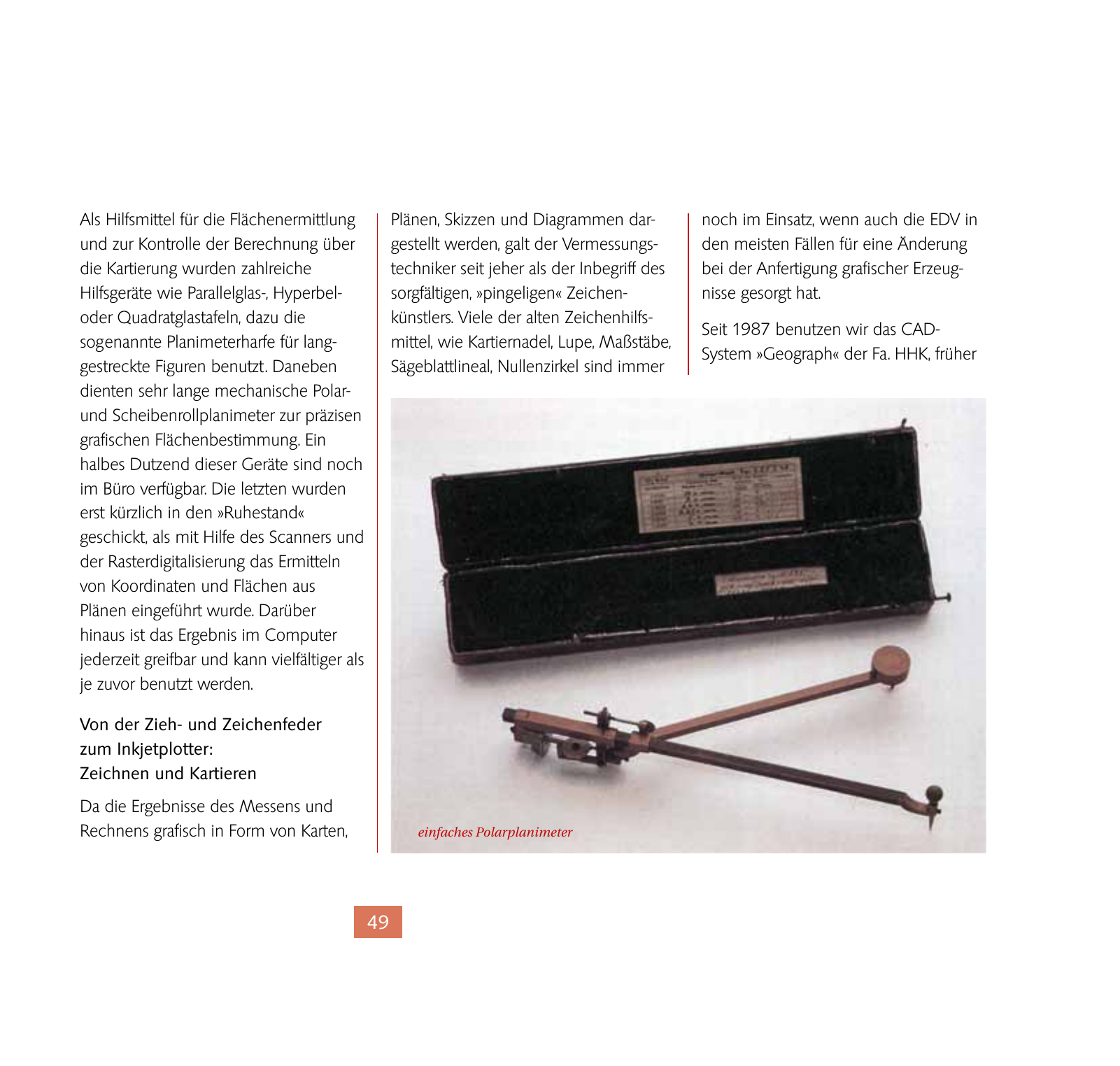

49 Als Hilfsmittel für die Flächen ermittlung und zur Kontrolle der Berechnung über die Kartierung wurden zahlreiche Hilfsgeräte wie Parallel glas Hyperbel oder Quadrat glastafeln dazu die sogenannte Plani meterharfe für lang gestreckte Figuren benutzt Daneben dienten sehr lange mecha ni sche Polar und Scheiben roll planimeter zur präzisen grafischen Flächenbestim mung Ein halbes Dutzend dieser Geräte sind noch im Büro verfügbar Die letzten wurden erst kürzlich in den Ruhestand geschickt als mit Hilfe des Scanners und der Rasterdigitalisierung das Ermitteln von Koordinaten und Flächen aus Plänen eingeführt wurde Darüber hinaus ist das Ergebnis im Computer jederzeit greifbar und kann vielfältiger als je zuvor benutzt werden Von der Zieh und Zeichenfeder zum Inkjetplotter Zeichnen und Kartieren Da die Ergebnisse des Messens und Rechnens grafisch in Form von Karten Plänen Skizzen und Diagrammen dar gestellt werden galt der Vermessungs techniker seit jeher als der Inbegriff des sorgfältigen pingeligen Zeichen künstlers Viele der alten Zeichenhilfs mittel wie Kartiernadel Lupe Maßstäbe Sägeblattlineal Nullenzirkel sind immer noch im Einsatz wenn auch die EDV in den meisten Fällen für eine Änderung bei der Anfertigung grafischer Erzeug nisse gesorgt hat Seit 1987 benutzen wir das CAD System Geograph der Fa HHK früher einfaches Polarplanimeter
